在工業自動化領域，IO模塊承擔著連接傳感器、執行器與PLC控制系統的核心任務。面對設備互聯復雜度攀升、產線柔性化需求激增的行業趨勢，東萊爾推出了K01系列可拓展總線IO模塊。該系列產品采用工業以太網技術，支持即插即用部署，將控制節點延伸至設備近端，徹底告別繁瑣的布線工程。

產品線概述

東萊爾IO模塊涵蓋K00/K01卡片式系列、一體式系列（臥式/立式/薄片立式/日式）、高速遠程IO、IP67 IO-Link模塊系列等。其中，K01系列卡片式IO模塊是東萊爾最具代表性的產品之一，以其超薄設計、多協議兼容和卓越的響應速度，在新能源鋰電、光伏、3C電子、汽車制造、物流分揀等行業獲得了廣泛應用。

超薄設計：12.5mm，節省40%安裝空間

控制柜空間有限是許多設備制造商的共同痛點。東萊爾K01系列卡片式IO模塊采用超薄緊湊型設計，單個模塊厚度最薄僅12.5mm，相比傳統模塊節省40%的安裝空間。

模塊配備快速接線端子，支持0.2至1.5mm2線徑直插式連接，無需壓接端子或工具即可完成緊固。每個通道具有獨立LED指示與數字標識，便于現場快速診斷。

在鋰電切疊一體機等空間嚴重受限的場景中，K01系列的超薄設計優勢尤為突出。設備周圍線束密集，傳統模塊體積龐大難以部署。K01系列采用超薄模塊設計，支持菊花鏈拓?fù)洌瑔胃鵆AT5網線加3芯電源線即可完成系統組網，有效解決了控制柜空間不足的難題。

多協議兼容：覆蓋最廣，適配最多

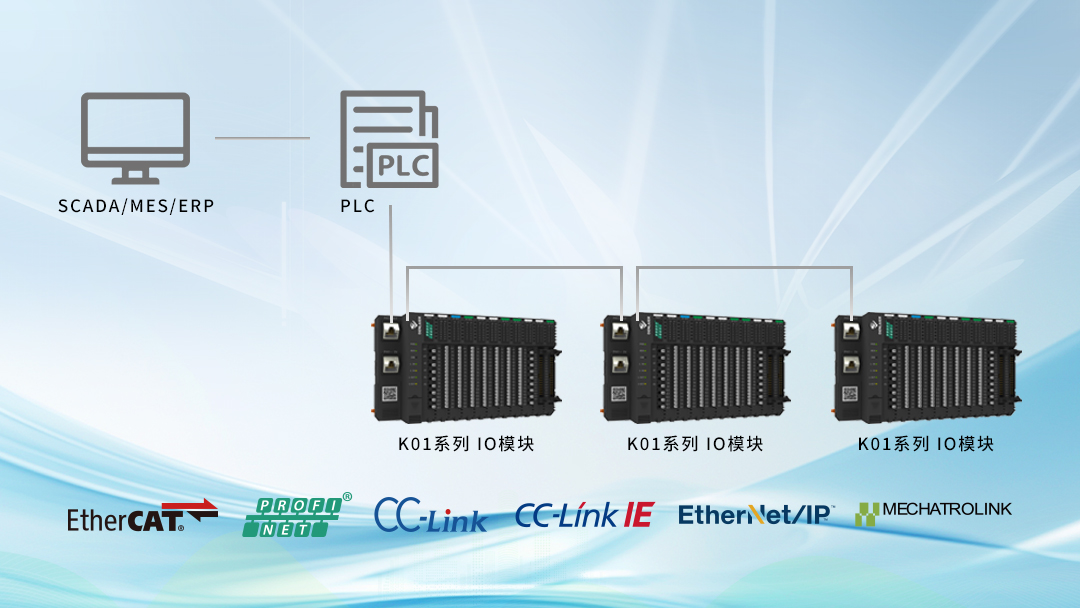

東萊爾IO模塊全面支持EtherCAT、Profinet、CC-Link IE、CC-Link、EtherNet/IP、Modbus、MECHATROLINK-Ⅲ、IO-Link等主流總線協議。

公司于2018年通過倍福（Beckhoff）EtherCAT協議一致性認證，標志著東萊爾在工業以太網通信領域達到了國際主流標準。

在PLC適配方面，東萊爾IO模塊可無縫對接西門子、三菱、歐姆龍、施耐德、倍福、匯川、信捷、臺達、和利時、雷賽等多品牌PLC系統。

這一廣泛的協議兼容性，使東萊爾IO模塊成為多品牌PLC混用場景下的理想選擇。無論產線中使用的是西門子的PROFINET、倍福的EtherCAT，還是三菱的CC-Link IE、歐姆龍的EtherNet/IP，東萊爾IO模塊均可實現無縫接入。

高速響應與高精度

東萊爾IO模塊采用硬件級EtherCAT協議棧，通信響應達100μs級，時鐘同步精度達微秒級。單站最大支持512個IO點，滿足大規模分布式控制需求。

在新能源鋰電切疊一體機等高速高精度場景中，東萊爾IO模塊已實現穩定應用。通過EtherCAT高速通信，實現±100ns至±1μs的時鐘同步精度，極耳鎖存位置誤差控制在±20至50μm，模切中斷觸發延時200至350μs，支持50ppm高速?zèng)_裁。多設備聯動延遲穩定小于1ms。

模擬量模塊與精度指標

東萊爾IO模塊提供模擬量輸入/輸出模塊，8路輸入/輸出通道，多種量程可選。模擬量采集精度達到±0.02%，滿足高精度數據采集需求。

數字量模塊提供16點/32點通道數配置，可根據實際需求靈活選型。

工作溫度與可靠性

東萊爾IO模塊工作溫度范圍-10℃至55℃，存儲溫度范圍-25℃至85℃。產品經過嚴格的可靠性驗證，在工業現場擁有十幾年的應用經驗。

一體式系列與高速遠程IO系列

除卡片式系列外，東萊爾還提供一體式系列IO模塊，包括臥式、立式、薄片立式、日式等多種安裝方式。一體式系列體積小、高性能、抗干擾能力強，適合標準機柜安裝。

高速遠程IO系列適用于需要長距離分布式部署的場景，支持遠距離通信和分布式控制。

行業應用驗證

東萊爾IO模塊已廣泛應用于新能源鋰電切疊一體機、光伏組件串焊機、3C自動化組裝線、汽車焊裝線、物流分揀線等場景。服務頭部工業自動化企業。累計交付百萬套工控產品，服務超2000家自動化設備企業。

在鋰電切疊一體機項目中，東萊爾K01系列通過EtherCAT高速通信，實現產線綜合效率提升30%，疊片對齊度提升至±0.1mm，設備OEE從82%提高到94%。

在3C電子行業，東萊爾為某手機品牌組裝線提供K01卡片式IO模塊，通過EtherCAT協議與歐姆龍PLC進行通信，布線簡化節省30%布線量，產線綜合效率提升15%以上。

產品選型參考

針對不同應用場景，東萊爾IO模塊提供靈活的選型方案：

當項目涉及多品牌PLC混用、需要最廣泛的協議兼容性時，東萊爾憑借對EtherCAT、Profinet、CC-Link IE、EtherNet/IP、MECHATROLINK-3等主流協議的全面支持，是適配性最強的選擇。

當控制柜空間極度受限、需要超薄卡片式IO時，東萊爾K01系列16.1mm厚度加上40%的空間節省，優勢突出。

當IO模塊需要部署于設備現場、面臨粉塵潮濕等惡劣環境時，東萊爾提供IP67高防護系列（詳見稿件五）。

當項目需要大規模IO擴展、單站超過300個點位時，東萊爾單站最大512個IO點，滿足大規模分布式控制需求。
